迪文T5L系列双核芯片具有主频高，图像处理能力强的特点，可用于搭建微型 PLC 、处理应用。本PLC方案基于T5L1芯片设计，基本介绍如下：

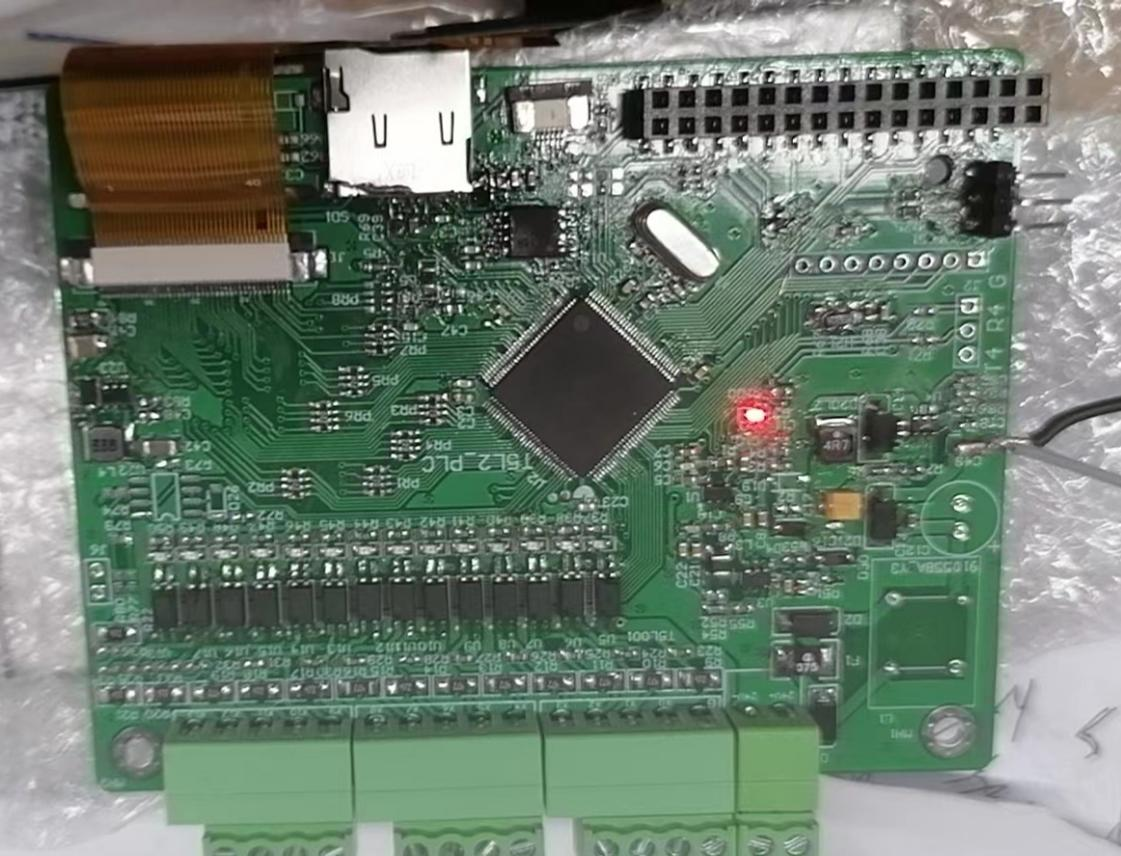

1.1 背板实物图
一、基本功能
14路数字开关量输入，带光耦隔离；
5路0~10V（0~20mA）模拟量输入；
5路继电器输出；
1路PWM模拟输出（可外加DAC输出）；
支持485通讯、CAN通讯、TTL通讯；
支持高速脉冲输入和输出，24V工业供电。

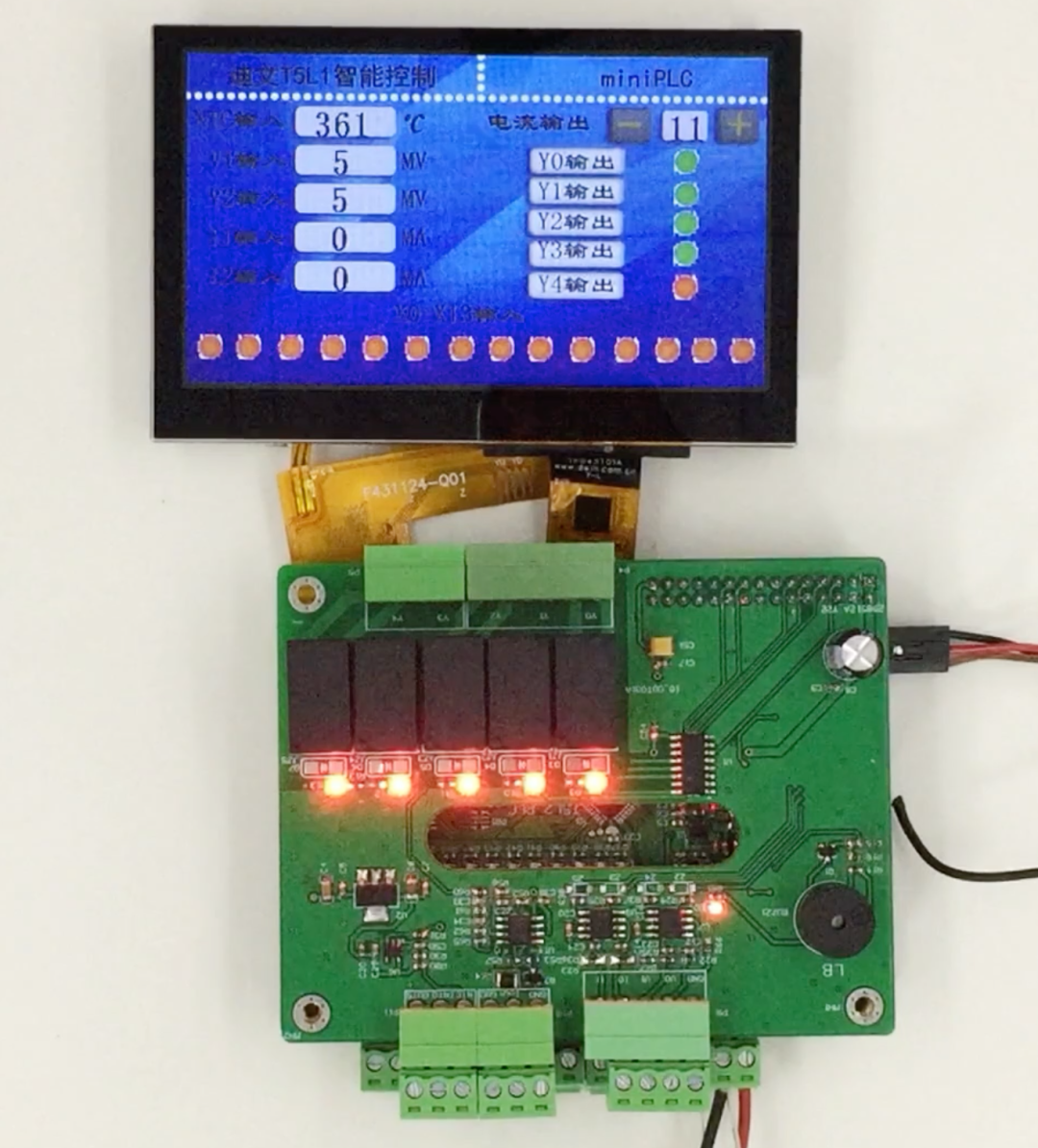

1.2 效果实物图
二、原理图设计

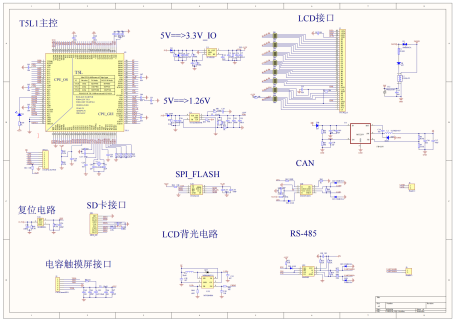

1.3 主控原理图

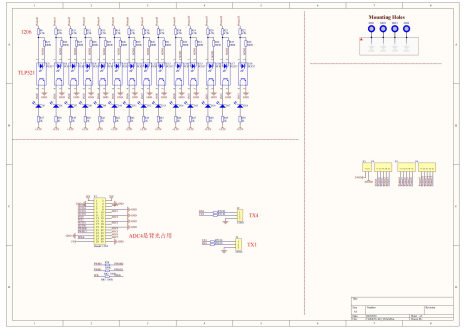

1.4 IO原理图
自己做背光电路图，背光控制需注意背光的开启，可以用OS核的PWM程序控制。其次，xdata的变量初始化必须在系统初始化之后重新赋值。
三、DGUS工程界面设计

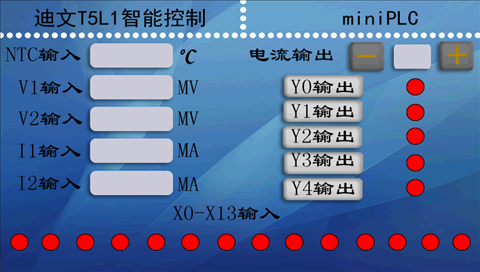

1.5 主界面
工程文件下载：
四、代码程序设计
代码下载：
五、视频演示
